Oblikovanje navojev proti rezanju: maksimiranje notranje trdnosti navoja

Okvara notranjega navoja je katastrofalen dogodek v natančni proizvodnji. Pogosto razočaranje nabavnih skupin vključuje prejemanjeAl6061-T6komponente, ki prestanejo preglede merilnika GO/NO-GO, vendar imajo med končnim sestavljanjem ogoljene niti. Ta nepovezanost med pregledom in zmogljivostjo običajno izhaja iz mehanskih razlik med rezanjem in oblikovanjem.

Pogosta boleča točka je privid odtrgane niti. Inženirji poročajo, da se nosilnost-obremenitve močno spreminja, tudi če je premer naklona popoln, odvisno od tega, ali je bila kovina razrezana ali premaknjena. V temVodnik za CNC navoje, Dazao Machinery pojasnjuje, zakaj je proizvodna metoda glavni napovedovalec dolgoživosti niti.

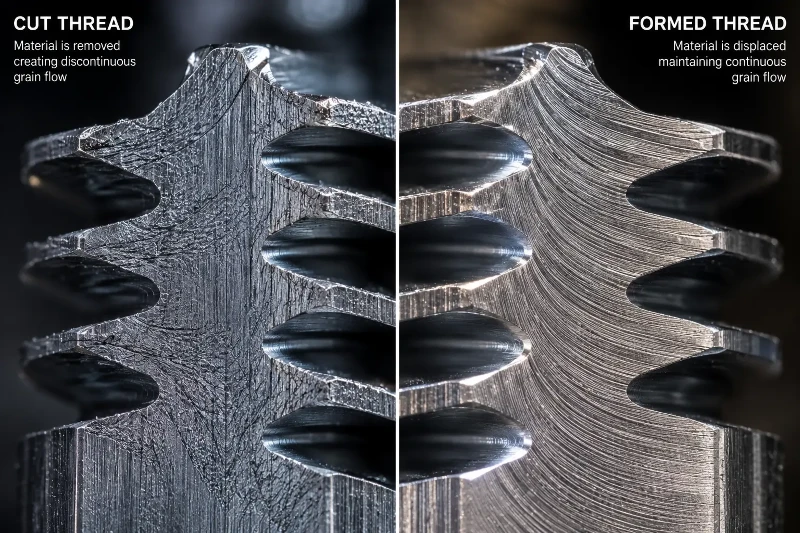

Mehanska resničnost: kako metode navoja spremenijo tok kovinskih zrn

Izbira medoblikovanje navojev proti rezanjune gre le za čips; gre za metalurško celovitost.

Subtraktivni pristop: Cut Tapping

Rezane navojne navoje delujejo kot miniaturna orodja za vrezovanje. Odstranijo material, da ustvarijo profil niti.

· Težava:Ta postopek prekine naravne tokove kovine. V letalsko{1}}aluminiju ta odrezana vlakna postanejo mesta koncentracije napetosti.

· Idealna uporaba:Lito železo, plastika ali kaljeno jeklo, kjer material nima duktilnosti, da bi se lahko premikal.

Pristop premikanja: narezovanje obrazca

Oblikovalni navoji ali navojni navoji uporabljajo pritisk, da premaknejo material v obliko navoja.

· Prednost:Tok kovinskih zrn ostane neprekinjen in se stisne v boke navoja. Ta hladni-delovni proces se povečatrdnost notranjega navojaza približno 30 odstotkov.

· Površinska obdelava:Ker orodje zažge material, je površinska obdelava občutno bolj gladka kot narezani navoji, kar zmanjša trenje med nameščanjem vijakov.

Trije načini napake, ki jih pogrešajo tudi poklicni inšpektorji

Poleg osnovnih dimenzij trije skriti dejavniki vodijo do napak na terenu, ki jih standardni pregledi kakovosti pogosto spregledajo.

1. Pred-nihanja premera vrtanja in mikro-razpoke

Rezanje navojev je preobčutljivo na velikost začetne luknje. Če se sveder obrabi le za 0,03 mm, se prostornina premaknjenega materiala eksponentno poveča. To ustvarja prekomerno notranjo obremenitev. Pri Dazao spremljamo navor vretena, da zaznamo ta odstopanja. Brez tega je nit morda videti popolna, vendar bo vsebovala mikroskopske razpoke v korenu, kar vodi do nenadne utrujenosti zaradi vibracij.

2. U-Cup Trap v letalstvu

Oblikovane niti imajo pogosto majhno razcepko v obliki črke V na grebenu, znano kot U-čaša. V kritičnih letalskih in vesoljskih delih lahko ta razcep ujame jedka čistilna sredstva ali kemikalije za galvanizacijo. Če dobavitelj ne uporablja posebnih protokolov čiščenja, se notranja korozija začne, še preden je del odpremljen.

3. Utrjevanje in prijemanje nerjavnega jekla

Pri materialih, kot je SS316, narezovanje oblike ustvari izjemno trdo površino. Čeprav se to sliši koristno, pogosto vodi v srbenje. Če se uporabi nerjavni vijak brez posebnih maziv proti-zagozdenju, se lahko obe površini hladno{4}}zvarita skupaj. Uporabniki se pogosto pritožujejo nad vijaki, ki gredo do polovice in se nato trajno zaskočijo zaradi tega delovno{6}}trdnega vmesnika.

Strateška integracija Helicoil: ko standardno dotikanje ni dovolj

Za mnoge inženirje je Helicoil orodje za popravilo. Pri Dazao na to gledamo kot na-visoko zmogljivo nadgradnjo zasnove.

Pri lahkih robotih ali ohišjih baterij za električna vozila je osnovni material pogosto premehak, da bi preživel ponavljajoče se cikle vzdrževanja. Z oblikovanjem za anavojni vložekže na začetku združujete lahke lastnosti aluminija s trdo-vzdržljivostjo vmesnika iz nerjavečega jekla. Stroški dodajanja vložka med postopkom CNC so zanemarljivi v primerjavi s stroški odsluženega več-tisoč-dolarskega ohišja.

Vodnik za izbiro nabave: Ujemanje metod navoja s specifikacijami

Zaključek: Inženirske odločitve zunaj načrta

Izbira med oblikovanjem in rezanjem je inženirska odločitev, ki vpliva na celoten življenjski cikel izdelka. Xiamen Dazao Machinery ponuja več kot le dele; nudimo vpoglede DFM, ki preprečujejo napake na terenu.

Naše spoštovanjeIATF16949standardi zagotavljajo, da je vsak notranji navoj optimiziran za svoj specifični profil obremenitve. Pri naslednjem projektu, ki vključuje visoko{1}}obremenjene notranje navoje, določite metodo navoja, da zagotovite, da bo vaš sklop ostal varen.
